70D

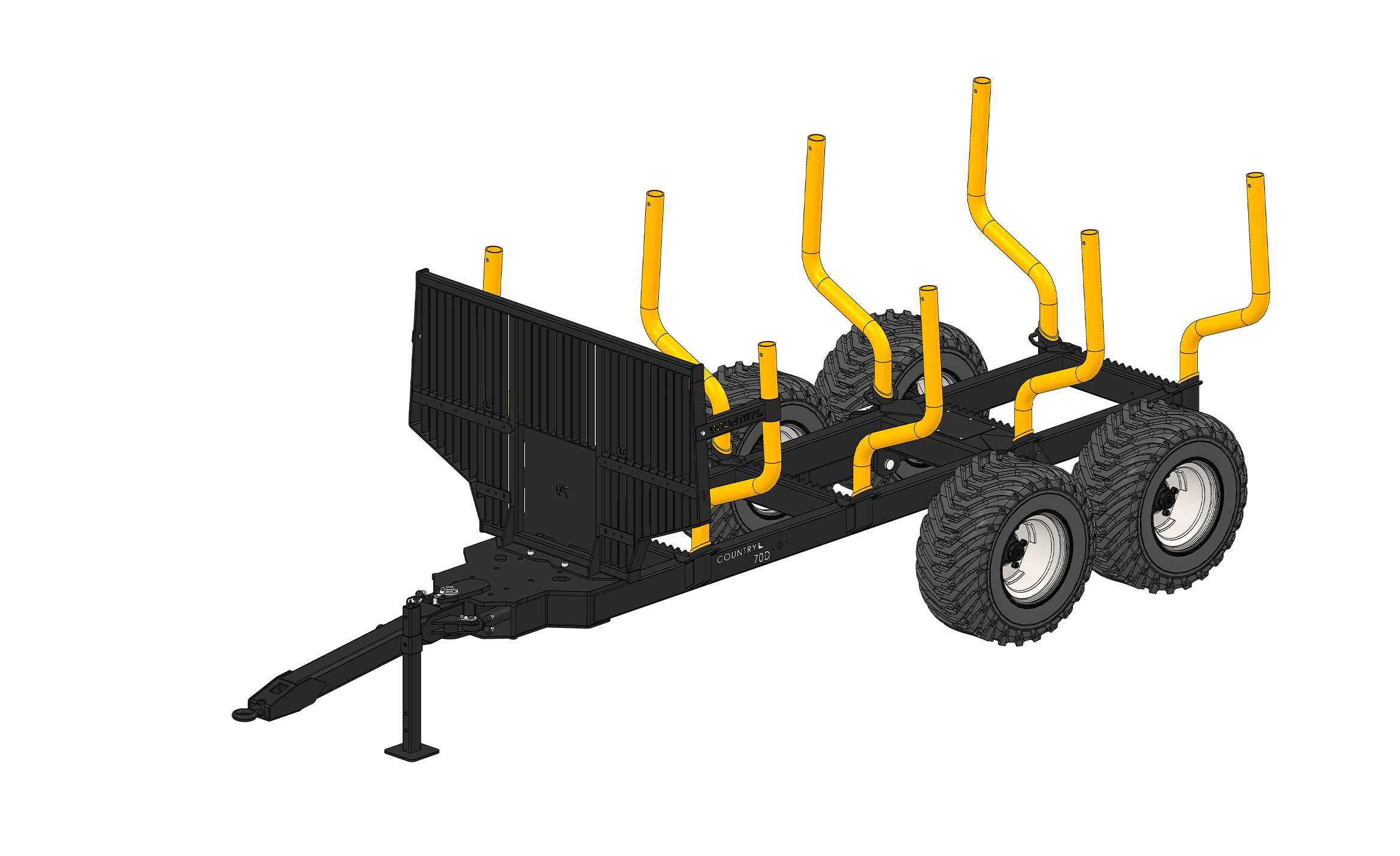

70D haagis on kompaktne ja töökindel kahetalalise raamiga mudel, mis on varustatud standardsete koormapostidega. Haagis on tugeva konstruktsiooniga, külgsuunas stabiilne ning mõeldud kuni 7-tonniste koormate vedamiseks.

9600
Täismass (kg)
7000
Kandevõime (kg)
1,5
Laadimisala (m²)
3500
Laadimisala pikkus (mm)

1 / 1

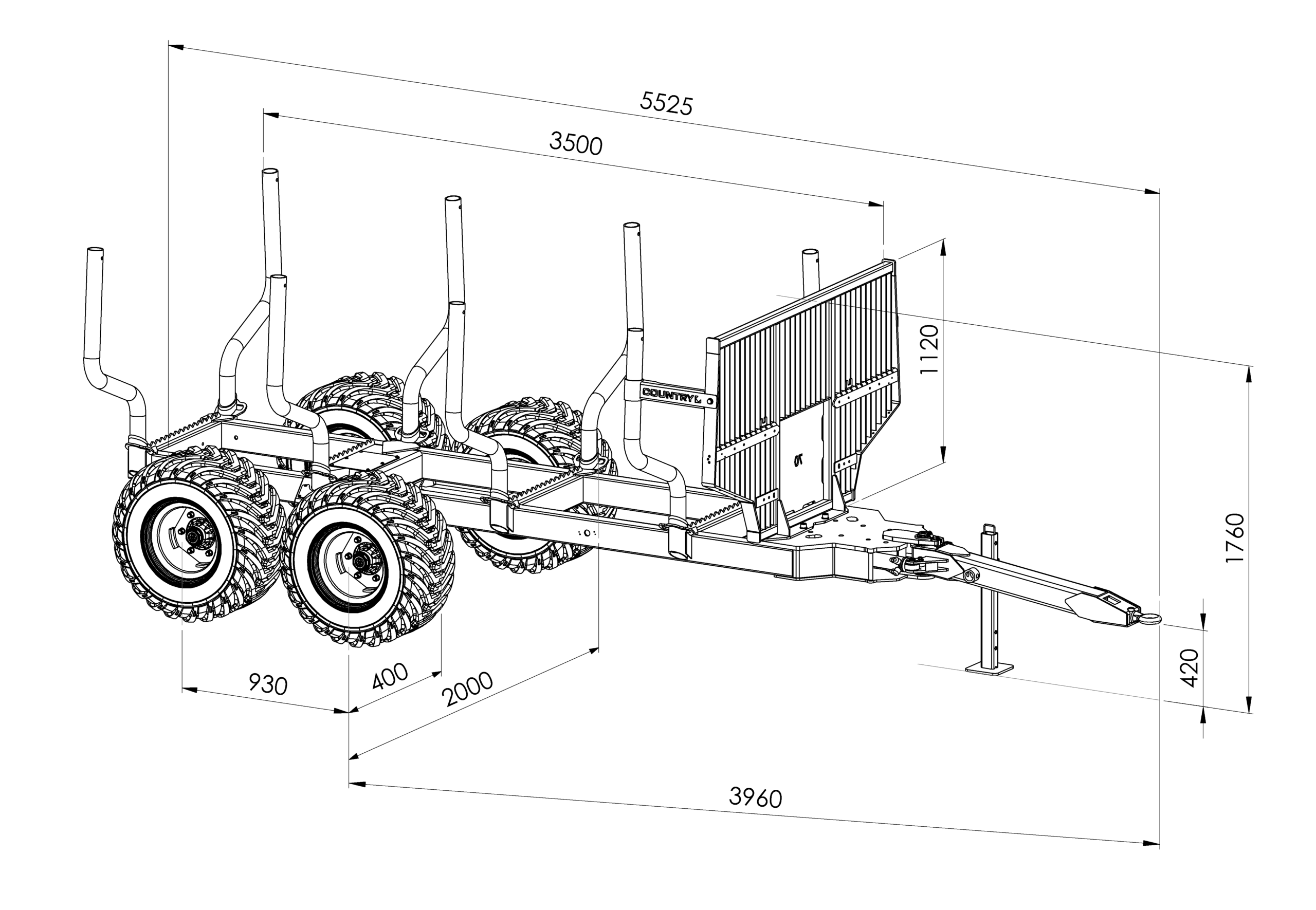

Tehnilised andmed

Täismass (kg) 9600

Nominaalne kandevõime (kg) 7000

Kogupikkus (mm) 5525

Laius standardratastega (mm) 2000

Standard rattad 400/60-15,5

Laadimisala (m²) 1,5

Laadimisala pikkus (mm) 3500

Peatala (mm) 2 (140×80)

4 WD (veorull rataste vahel) Option

2 WD (trumlisisene vedu) –

Hüdropidurid Option

Õhkpidurid Option

Inertspidur Option

Pööratav tiisel Standard

Pööratava tiisli silindrid (tk) 2

Pööratav sillatala –

Max lubatud tõstuk (kNm) 40

Haagise kaal ilma tõstuki ja ratasteta (kg) 890

Soovitustlik tõstuk 430/500/550/ 670

	15S Basic	30S Basic	30S	50S Basic	50S	70S Basic	70S	90S Basic	90S	90SU Basic	90SU	90SU Swing	110S	110SU	110SU Swing
Täismass (kg)	2000	4700	4700	7600	7600	9600	9600	12300	12300	12300	12300	12300	14700	14700	14700
Nominaalne kandevõime (kg)	1500	3000	3000	5000	5000	7000	7000	9000	9000	9000	9000	9000	11000	11000	11000
Kogupikkus (mm)	3870	4440	5090	4930	5655	5345	5625	5895	6240	5895	6240	6095	6200	6200	6180
Laius standardratastega (mm)	1290	1540	1540	1775	1775	2000	2000	2150	2150	2150	2150	2150	2290	2290	2290
Standard rattad	22.0/11-8	10.0/80-12	10.0/80-12	400/60-15,5	400/60-15,5	400/60-15,5	400/60-15,5	400/60-15,5	400/60-15,5	400/60-15,5	400/60-15,5	400/60-15,5	500/50-17	500/50-17	500/50-17
Laadimisala (m²)	0.65	1,0	1,0	1,35	1,35	1,5	1,5	2,1	2,1	2,1-2,6	2,1-2,6	2,1-2,6	2,5	2,5 – 3,2	2,5
Laadimisala pikkus (mm)	2700	3000	3000	3600	3600	3500	3500	3880	3880	3880	3880	3880	3850	3850	3900
Peatala (mm)	80×80	100×100	100×100	120×120	120×120	140×140	140×140	160×160	160×160	160×160	160×160	160×160	200×200	200×200	200×200
4 WD (veorull rataste vahel)	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option	–	Option	Option	–
2 WD (trumlisisene vedu)	–	–	–	–	–	–	–	Option	Option	Option	Option	Option	Option	Option	Option
Hüdropidurid	–	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option
Õhkpidurid	–	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option
Inertspidur	Option	Option	Option	Option	Option	Option	Option	–	–	–	–	–	–	–	–
Pööratav tiisel	–	–	Standard	–	Standard	–	Standard	–	Standard	–	Standard	–	Standard	Standard	–
Pööratava tiisli silindrid (tk)	–	–	1 or 2	–	1 or 2	–	1 or 2	–	2	–	2	–	2	2	–
Pööratav sillatala	–	–	–	–	–	–	–	–	–	–	–	Standard	–	–	–
Max lubatud tõstuk (kNm)	15	25	25	30	30	40	40	60	60	60	60	60	70	60	70
Haagise kaal ilma tõstuki ja ratasteta (kg)	170	320	410	510	580	625	685	985	1095	1110	1220	1470	1540	1610	1700
Soovitustlik tõstuk	410	430/500/550	430/500/550	430/500/550	430/500/550	430/500/550/ 670	430/500/550/ 670	670/700/720/850	670/700/720/850	670/700/720/850	670/700/720/850	670/700/720/850	670/700/720/850	670/700/720/850	670/700/720/850

	90D	90DU	110D	110D Heavy	110DU	110DU Heavy	130D	130DU	150D	150DU	70D
Täismass (kg)	13200	13200	14700	14700	14700	14700	17700	17700	20000	20000	9600
Nominaalne kandevõime (kg)	9000	9000	11000	11000	11000	11000	13000	13000	15000	15000	7000
Kogupikkus (mm)	6200	6200	6360	6360	6360	6360	6470	6470	6520	6520	5525
Laius standardratastega (mm)	2200	2200	2280	2280	2280	2280	2440	2440	2500	2500	2000
Standard rattad	400/60-15,5	400/60-15,5	500/50-17	500/50-17	500/50-17	500/50-17	550/45-22,5	550/45-22,5	550/45-22,5	550/45-22,5	400/60-15,5
Laadimisala (m²)	2,1	2,1-2,6	2,5	2,5	2,5 – 3,2	2,5 – 3,2	2,85	2,85 – 3,5	3,2	3,2 – 3,9	1,5
Laadimisala pikkus (mm)	3900	3900	4045	4045	4045	4045	4150	4150	4190	4190	3500
Peatala (mm)	2 (200×100)	2 (200×100)	2 (200×100)	2 (200×100)	2 (200×100)	2 (200×100)	2 (200×100)	2 (200×100)	2 (200×120)	2 (200×120)	2 (140×80)
4 WD (veorull rataste vahel)	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option
2 WD (trumlisisene vedu)	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option	–
Hüdropidurid	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option
Õhkpidurid	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option	Option
Inertspidur	–	–	–	–	–	–	–	–	–	–	Option
Pööratav tiisel	Standard	Standard	Standard	Standard	Standard	Standard	Standard	Standard	Standard	Standard	Standard
Pööratava tiisli silindrid (tk)	2	2	2	2	2	2	2	2	2	2	2
Pööratav sillatala	–	–	–	–	–	–	–	–	–	–	–
Max lubatud tõstuk (kNm)	60	60	75	75	75	75	80	80	80	80	40
Haagise kaal ilma tõstuki ja ratasteta (kg)	1548	1670	1620	1700	1845	1925	1770	1990	1905	2130	890
Soovitustlik tõstuk	670/700/720/850	670/700/720/850	670/700/720/850	670/700/720/760/850/950	670/700/720/850	670/700/720/760/850/950	670/700/720/760/850/950	670/700/720/760/850/950	670/700/720/760/850/950	670/700/720/760/850/950	430/500/550/ 670

	330 SMART	410 SMART	500 SMART	430 MASTER	550 MASTER	670 MASTER	700 PRO	720 PRO	760 PRO	850 PRO	950 PRO
15S Basic	X	X
30S Basic			X	X	X
30S			X	X	X
50S Basic			X	X	X
50S			X	X	X
70S Basic			X	X	X	X
70S			X	X	X	X
90S Basic						X	X	X		X
90S						X	X	X		X
90SU Basic						X	X	X		X
90SU						X	X	X		X
90SU Swing						X	X	X		X
90D						X	X	X		X
90DU						X	X	X		X
110S						X	X	X		X
110SU						X	X	X		X
110SU Swing						X	X	X		X
110D						X	X	X		X
110D Heavy						X	X	X	X	X	X
110DU						X	X	X		X
110DU Heavy						X	X	X	X	X	X
130D						X	X	X	X	X	X
130DU						X	X	X	X	X	X
150D						X	X	X	X	X	X
150DU						X	X	X	X	X	X
70D		X	X	X	X
